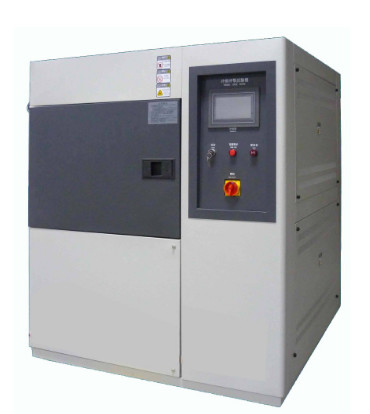

Apparecchiature di laboratorio Camera di prova per lo shock termico climatico a due zone con touch screen
DETTAGLI RAPIDI
La scatola di prova per impatto ad alta e bassa temperatura, nota anche come scatola di prova per impatto caldo e freddo, è un'attrezzatura di prova necessaria per le industrie dei metalli, delle materie plastiche, della gomma, dell'elettronica e di altri materiali.È utilizzato per testare la struttura del materiale o materiali compositi, e viene sottoposta a temperature molto elevate e basse in un istante.L'entità della resistenza nell'ambiente consente di rilevare il cambiamento chimico o il danno fisico causato dall'espansione e dalla contrazione termiche del campione di prova nel minor tempo possibile.Il dispositivo è utilizzato in componenti elettronici ed elettrici, componenti di automazione, componenti di comunicazione, parti auto, metalli, materiali chimici, materie plastiche e altre industrie, industria della difesa,aerospaziale, industria, BGA, trazione basata su PCB, IC a chip elettronici, ceramiche a semiconduttori e elevateprova della loro resistenza ripetuta alle alte e basse temperature, e danni chimici o fisici ai prodotti derivanti da espansione e contrazione termiche, confermando la qualità dei prodotti, dai circuiti integrati di precisione ai componenti meccanici pesanti.,è una scatola di prova essenziale per la sperimentazione dei prodotti in vari campi
Le scatole di prova di impatto ad alta e bassa temperatura sono suddivise in tre scatole e due scatole in base ai requisiti e alle norme di prova.La differenza è che il metodo di prova e la struttura interna sono diversiIl tipo a tre scatole è suddiviso in una sala frigorifera, una sala rigeneratrice e una sala di prova, e il prodotto viene posto nella sala di prova durante la prova.Il tipo a due scatole è diviso in una stanza ad alta temperatura e una camera a bassa temperatura, e la temperatura alta-bassa viene commutata dal movimento del cestino a motore.
Struttura e materiali
1- scatola esterna: spruzzo elettrostatico in acciaio laminato a freddo;
2.Casella interna: acciaio inossidabile SUS304#;
3- materiale idratante: schiuma di poliuretano rigido e lana di vetro;
4.Porta: camera di prova singola con porta aperta;
5. sigillo: sigillo di silicone importato;
6- Ammorbiditore dell'interruttore:
A. suddivisi in serbatoi ad alta temperatura, serbatoi a bassa temperatura e serbatoi di prova; i serbatoi ad alta e bassa temperatura sono utilizzati come riserve energetiche e i prodotti di prova sono collocati nei serbatoi di prova.
B. Quando si verifica l'impatto ad alta temperatura, l'ammortizzatore a bassa temperatura chiude l'ammortizzatore ad alta temperatura e l'aria calda viene soffiata nel serbatoio di prova dal serbatoio ad alta temperatura.
C. In caso di impatto a bassa temperatura, si chiude l'ammortizzatore ad alta temperatura e si apre l'ammortizzatore a bassa temperatura.
FUNZIONI
1. funzione di protezione contro le temperature;
2. senza interruttore di protezione dei fusibili;
3. interruttore di protezione contro la temperatura eccessiva del riscaldatore;
4. il compressore è sovraccarico e surriscaldato;
5- protezione contro l'alta pressione del compressore;
6. Dispositivo di protezione da sovraccarica del sistema;
7. Controller auto-diagnosi fallimento e visualizzazione;
MULTI SISTEMI
1Sistema di raffreddamento
Metodo di raffreddamento: compressore a pistoni meccanico;
Caratteristiche del sistema: cambiare automaticamente il flusso del sistema di raffreddamento in base alle diverse condizioni di lavoro e interrompere il sistema ridondante per ottenere un funzionamento a risparmio energetico.
1) Controllo del raffreddamento
Combinazione di evaporatori a più fasi per uno scambio di freddo più uniforme ed efficiente;
L'efficienza e la potenza di raffreddamento, il controllo del flusso a partire dalla rispettiva espansione termica corrispondente;
regolazione automatica della valvola di espansione;
2) Impatto a diverse temperature
La struttura dell'evaporatore a più fasi è corrispondentemente tagliata per controllare l'area di evaporazione e il raffreddamento;
La valvola di espansione è abbinata e l'uscita del sistema di refrigerazione è utilizzata per ridurre ragionevolmente il riscaldamento;
E l'uscita del dispositivo, per ottenere un costante risparmio energetico;
2.Sistema di riscaldamento e sistema di misurazione della temperatura dell'aria
Caratteristiche dell'aria: circolazione forzata dell'aria
tubo di riscaldamento: tubo di riscaldamento in lega di nichel-cromo di tipo a pinne;
modalità di controllo: il segnale di uscita del regolatore attraverso i relè SSR allo stato solido per ottenere un controllo dei interruttori senza contatto di alta precisione;
3.Sistema di controllo touch screen
1) Curva di temperatura e umidità:
Registrazione senza carta: programma di registrazione integrato, memoria del controller può essere memorizzata;
24 ore funzionano per 300 giorni. È facile generare curve di temperatura e umidità automaticamente.
E salvare come un modulo XLS;
2) Interfaccia perfetta:
Porta USB esterna: può essere collegata direttamente alla stampante e i dati locali possono essere stampati dalla linea.
Interfaccia di rete LAN standard straniera: nessun server di configurazione speciale, può accedere alla rete di area dei computer dell'azienda, possono essere collegati e monitorati un massimo di 16 dispositivi, conveniente;
3) Monitoraggio in tempo reale:
monitorare contemporaneamente lo stato di funzionamento di 1~16 controller, quali i dati in tempo reale del controller di monitoraggio, lo stato del punto di segnale, lo stato di uscita effettivo, ecc.
Supporto per la risoluzione dei problemi da remoto (rete esterna):
I tecnici possono utilizzare la rete per aiutare il cliente a mettere da parte, aprire il browser IE, inserire l'indirizzo IP del controller, si
può accedere all'interfaccia di accesso per selezionare le operazioni o monitorare per la diagnosi;
4) Visualizzazione di errore:
10 serie di uscite di allarme di guasto, segnali umanizzati in inglese e cinese che indicano la causa del guasto e come eliminarlo;
5) Inizio della nomina:
Tutte le condizioni di prova possono essere impostate sulla funzione di riserva di avvio
Parametri tecnici
| Condizioni di carico |
senza carico; |
| Intervallo di temperatura di impatto della scatola di prova |
temperatura bassa -40 °C a -10 °C, temperatura alta +60 °C a +150 °C; |
| Intervallo di temperatura di pre riscaldamento della scatola ad alta temperatura |
+ RT°C a + 160°C; |
| Intervallo di temperatura di raffreddamento preliminare della scatola a bassa temperatura |
da -60 °C a -10 °C; |
| Variazioni di temperatura |
≤ ± 0,5°C; |
| Uniformità della temperatura |
≤ ± 2 °C; |
| Tempo di aumento della temperatura del serbatoio ad alta temperatura |
+RT°C aumenta a 150°C per circa 40 minuti e la non linearità media per tutto il percorso; |
| Tempo di raffreddamento del serbatoio a bassa temperatura |
+ RT °C fino a -60 °C per circa 70 minuti, l'intero processo di non linearità media; |
| Superamento della temperatura di sollevamento |
≤ 2 °C; |
| Carico massimo |
un lingotto di alluminio equivalente di 5 kg non riscalda, non contiene il telaio di prova; |
| Tempo di impatto |
meno di 3 minuti (la conversione della temperatura è il tempo di commutazione del battistrada di 3 s); |
| Tempo minimo di conservazione ad alta e bassa temperatura |
15 minuti; |
| Noise |
≤ 75dB (livello acustico A) raffreddati ad aria; |
Accessori principali
1. schermo touch resistivo ad alta precisione, controllo mouse esterno USB disponibile
2Taiwan ancora basso voltaggio motore asincrono
3Ventilatore di circolazione centrifugo a più ali, resistente alle lame in lega di alluminio ad alta e bassa temperatura
4. Sensore di temperatura e umidità di resistenza in platino PT100 statunitense (sfera bagnata e secca)
5. Francia Tecumseh full density pistone
6. refrigerante non fluorurico DuPont ecologico
7- finella di convezione forzata ad aria fresca ed efficiente
8. Efficiente multi-stadio con membrana idrofila fin evaporator ispessito
