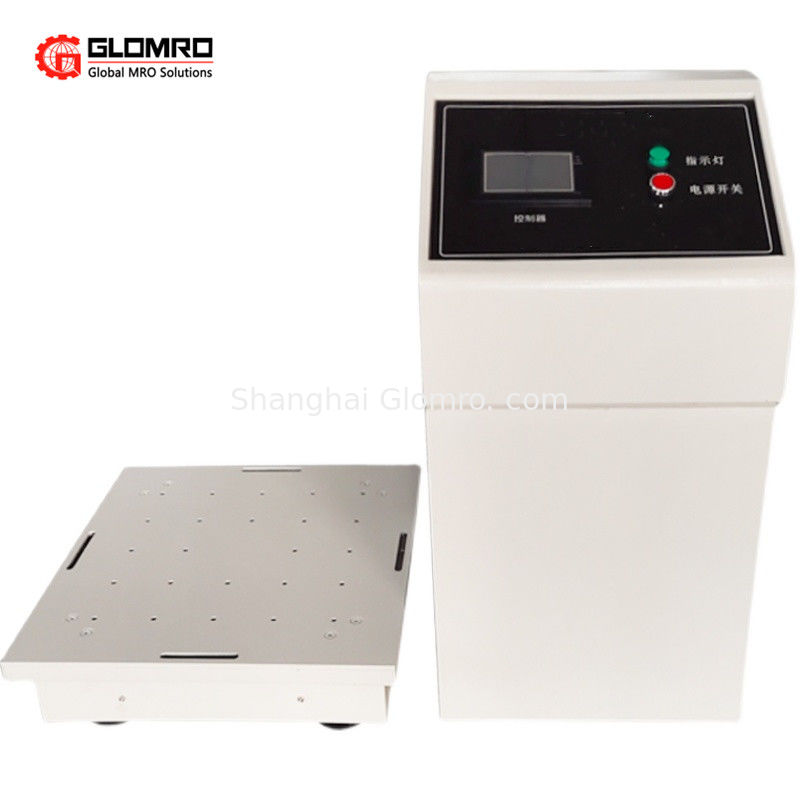

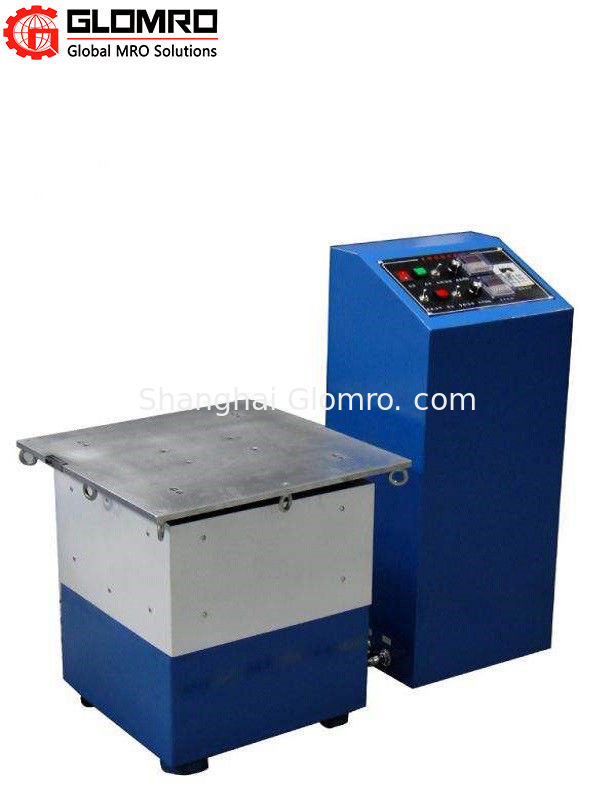

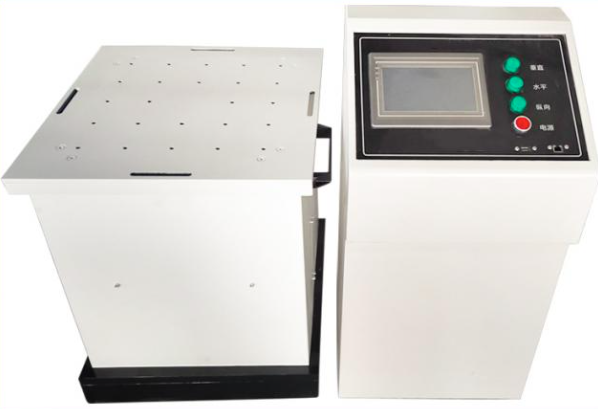

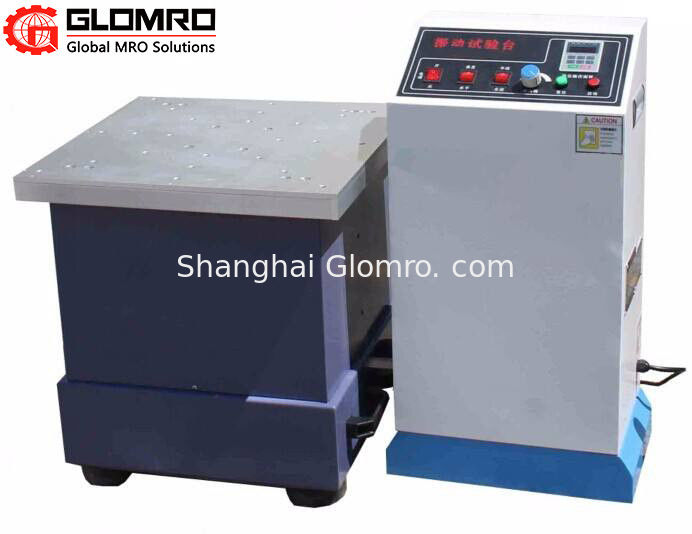

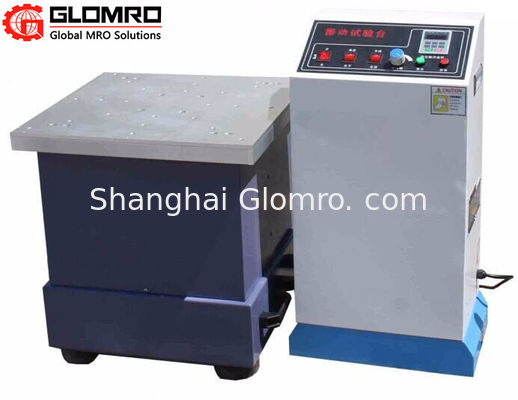

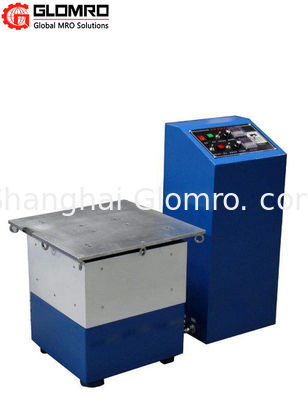

Unidirezionale (verticale/orizzontale) sopportando la macchina di prova di vibrazione/vibrazione ad alta frequenza elettromagnetica

Vibratore a vibrazione unidirezionale (verticale/orizzontale)/Macchina per prove di vibrazione elettromagnetica ad alta frequenza

DETTAGLI RAPIDI

adatto per elettronica, elettromeccanica, comunicazioni ottiche, imballaggi, autoparti, giocattoli e altre ricerche industriali, sviluppo, controllo qualità e produzione. Controllo qualitàispezione e linea di produzione, linea di assemblaggio. È più adatto per l'ispezione di qualità diprodotto finito per migliorare la qualità del prodotto.Viene adottato il sistema software del banco di scuotimento CIMS +FCS sviluppato in modo indipendente, che puòessere espanso e configurato con sensore di accelerazione e monitoraggio PC. Vengono citati gli ultimi standard internazionali di prova di vibrazione per realizzare la selezione delle modalità di vibrazione a frequenza fissa, a frequenza variabile, a frequenza doppia, a programma, logaritmica e casuale.

FUNZIONI

1. Dimensioni del tavolo (mm): 500×1000 altre dimensioni possono essere personalizzate

2. Ampiezza: 0~5mm

3. Carico massimo: 100kg

4. Frequenza: 1Hz~600Hz

5. Accelerazione massima: 0 ~ 20g (1g = 9,8m/S2)

6. Forma d'onda di vibrazione: onda sinusoidale (mezza onda, onda intera)

7. Funzione di scansione (1~600Hz): (frequenza in salita/frequenza in discesa/intervallo di tempo) può essere impostata arbitrariamente per una scansione standard avanti e indietro.

8. Funzione programmabile (1~600Hz): 1~15 segmenti. Il tempo e la frequenza di ogni segmento possono essere impostati arbitrariamente per ottenere la funzione di rilevamento ciclico.

9. Direzione di vibrazione: 1 verticale (asse Z), 2 orizzontale (assi X, Y), 3 verticale + orizzontale (assi Y, X, Z)

10. Precisione: la frequenza può essere visualizzata a 0,01Hz

11. Potenza del banco di scuotimento: 4,5kw

12. Tensione di alimentazione: 380V 50Hz

13. Corrente massima: 10A

16. Controllo del tempo: qualsiasi tempo può essere impostato (secondi)

17. Realizza la funzione: onda sinusoidale, FM, scansione di frequenza, programmabile, accelerazione massima, modulazione di ampiezza, controllo del tempo.

18. Strumento di misurazione (opzionale): se è necessario leggere l'ampiezza, l'accelerazione

VANTAGGI

1. Le vibrazioni sugli assi X, Y e Z possono essere realizzate sullo stesso tavolo, con controllo del programma, frequenza accurata ed equilibrata e nessuna deriva durante il funzionamento a lungo termine;2. Con temporizzazione a punto singolo, segmento e multi-segmento;

3. Regolazione continua dell'ampiezza, con funzioni di scansione di frequenza e frequenza fissa, per soddisfare

i requisiti di test di diversi settori;4. Programma di previsione dell'ampiezza integrato, eccitazione sincrona a quattro punti, vibrazione uniforme del tavolo

5. Il circuito anti-interferenza è aggiunto per risolvere l'interferenza di un forte campo elettromagnetico sulcircuito di controllo, e il piano del tavolo è non magnetico e statico.

6. È realizzato con materiali industriali compositi, lavorazione di precisione, piattaforma bella e generosa,operazione e controllo umanizzati, e adotta un modulo speciale di misurazione e controllo per rendere l'apparecchiatura più stabile.
