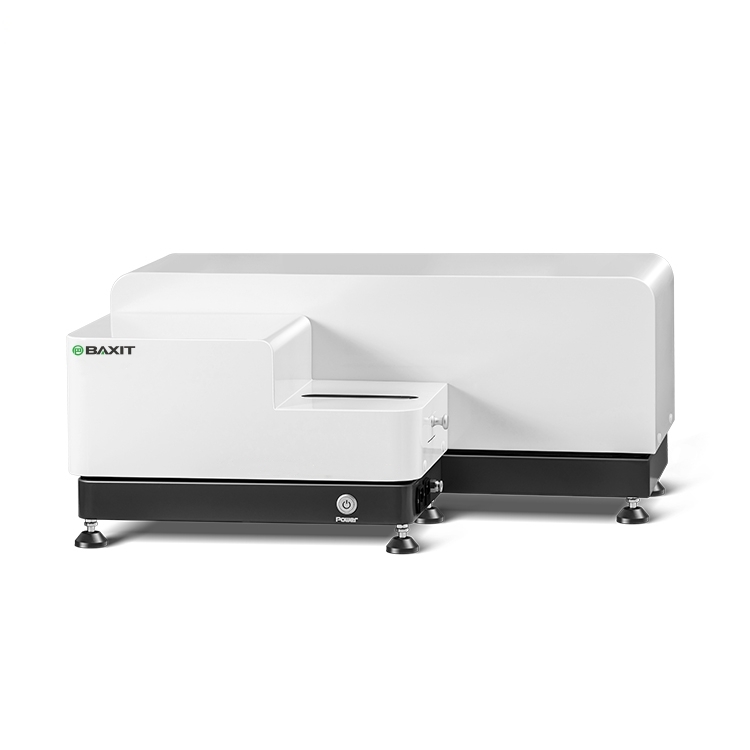

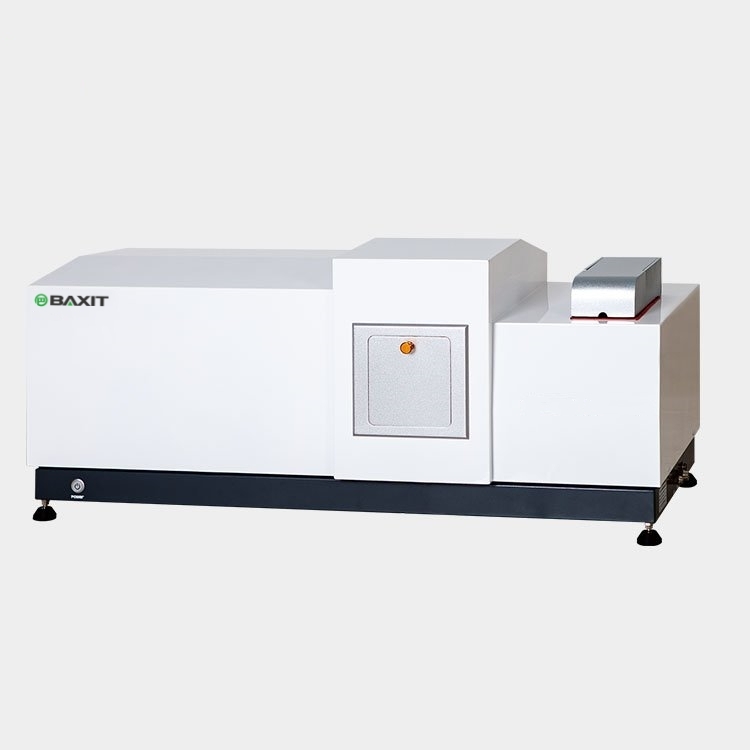

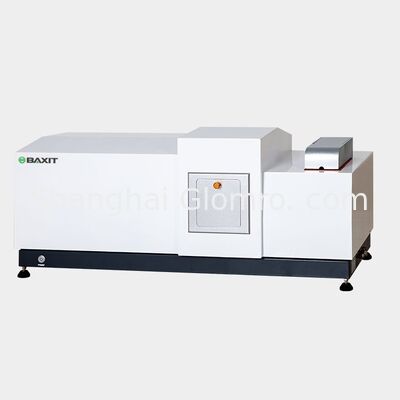

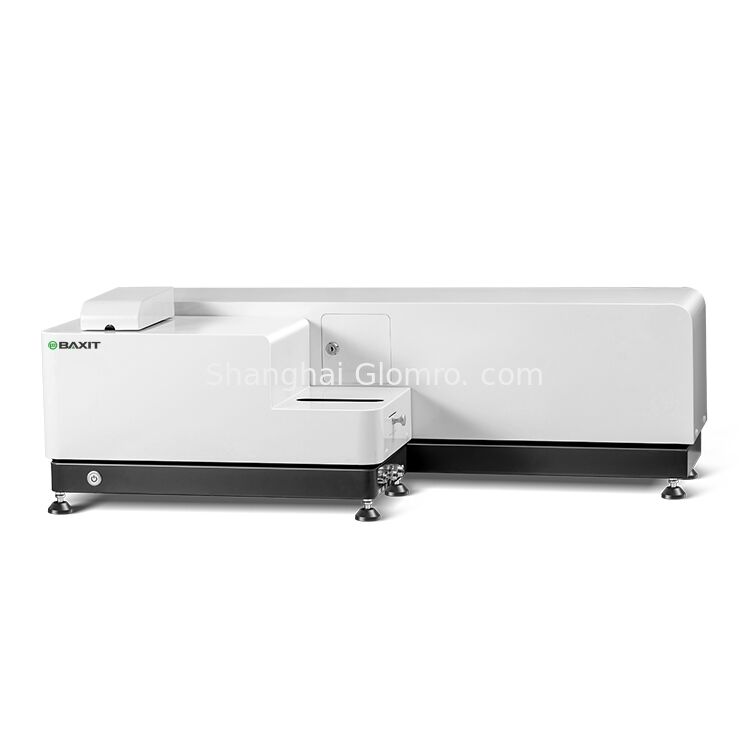

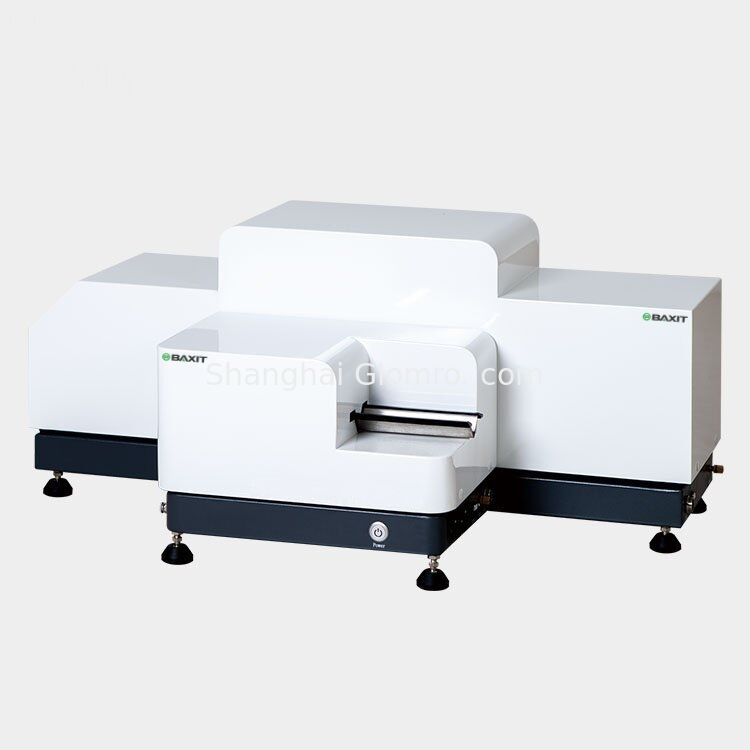

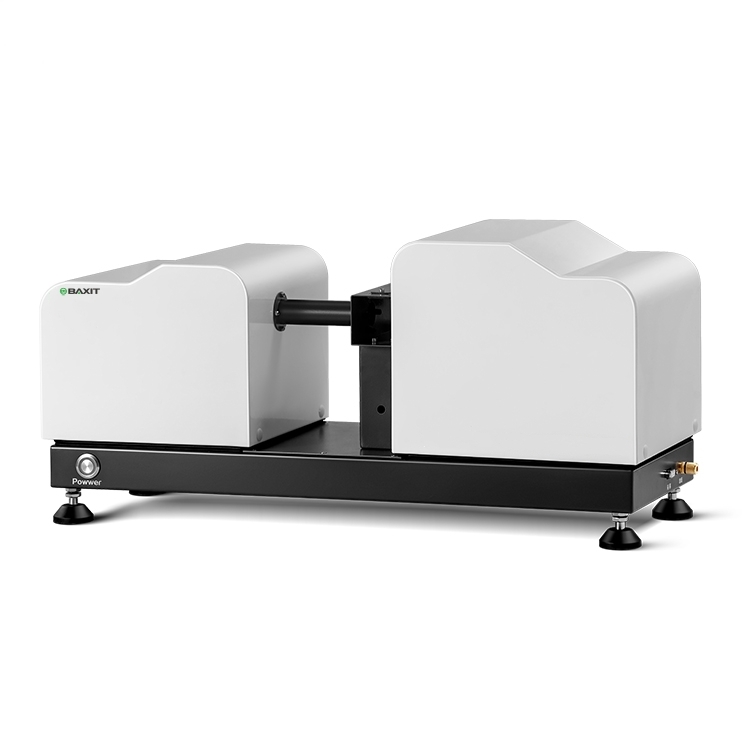

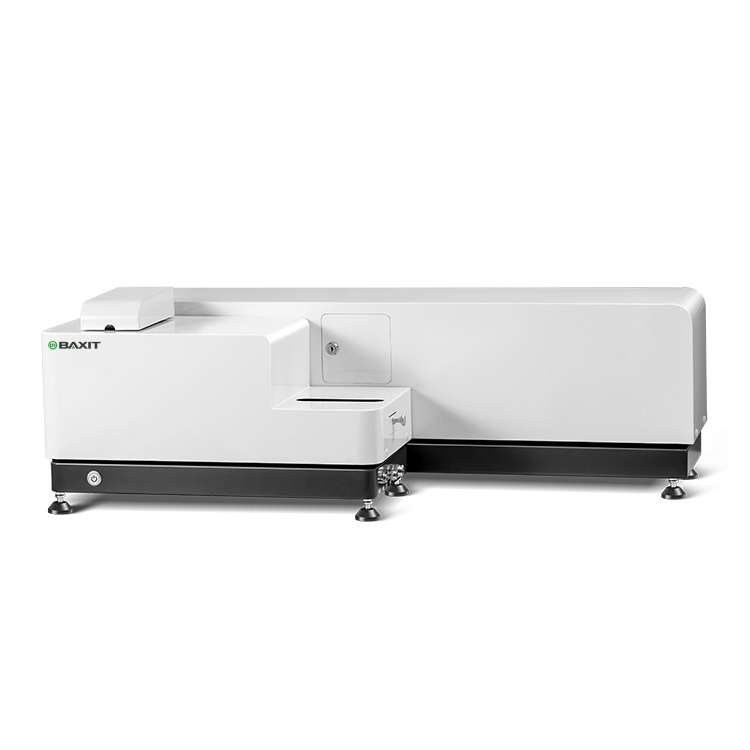

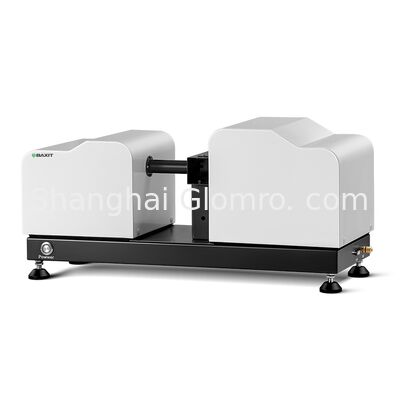

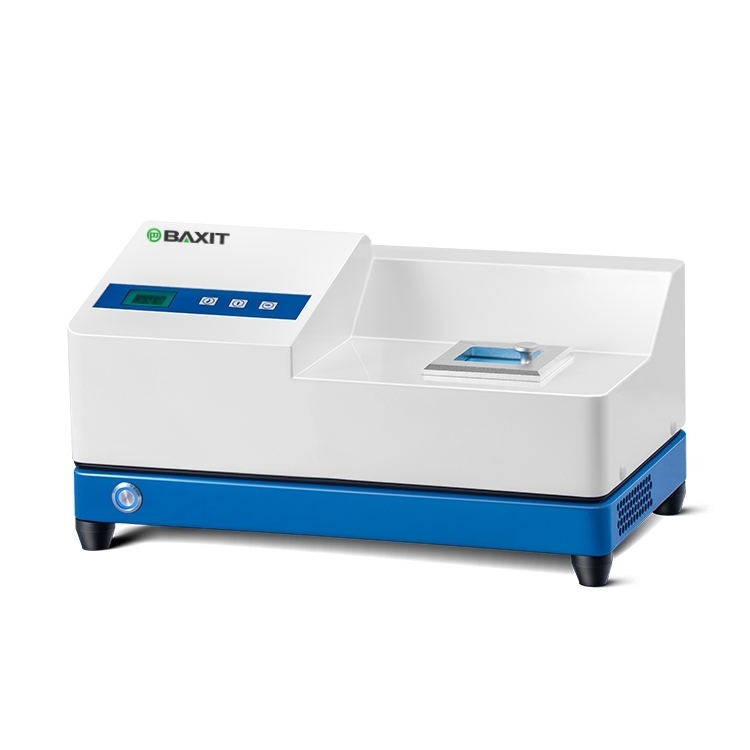

Analizzatore laser automatico della dimensione delle particelle BAXIT
Descrizione del prodotto
L'analizzatore laser della dimensione delle particelle BAXIT utilizza il principio di diffusione dinamica della luce e la tecnologia della spettroscopia a correlazione fotonica per determinare la dimensione delle particelle in base alla velocità del loro movimento browniano nel liquido. Le particelle piccole hanno un moto browniano veloce, mentre le particelle grandi hanno un moto browniano lento. Quando la luce laser viene puntata su queste particelle, la luce diffusa oscillerà a velocità diverse a seconda della dimensione delle particelle. La spettroscopia di correlazione fotonica analizza la dimensione delle particelle in base alle fluttuazioni della luce in una direzione specifica. Pertanto, questo strumento ha il principio avanzato di alta precisione, che garantisce l'autenticità e la validità dei risultati dei test.
Caratteristiche del prodotto
Utilizzando la teoria dello scattering Mie a gamma completa, basata sul mezzo disperdente e sulle proprietà ottiche delle particelle misurate, viene selezionata la variazione dell'intensità della luce a diversi angoli per particelle diverse e vengono utilizzati rilevatori a matrice di ventaglio tridimensionale a forma di croce non uniforme di alta qualità per misurare accuratamente la distribuzione dimensionale del gruppo di particelle. Gli analizzatori laser di dimensione delle particelle a secco e a umido online vengono utilizzati per la misurazione della dimensione delle particelle in settori quali carbonato di calcio, alimenti, emulsioni, vernici, pigmenti, farmaci, biossido di titanio e cristalli. Possono monitorare direttamente la distribuzione dimensionale e l'andamento del prodotto nella linea di produzione e trasmettere i risultati del monitoraggio alla sala di controllo centrale o al sistema di controllo centrale DCS e PLC del cliente. Può monitorare in modo continuo, rapido, tempestivo e accurato la distribuzione dimensionale e l'andamento delle particelle di prodotto nella pipeline di consegna del prodotto per 24 ore. Durante la misurazione, è possibile collegare il computer e il sistema PLC e la linea di produzione per il controllo a circuito chiuso. L'attrezzatura di campionamento può anche essere personalizzata e installata in base ai requisiti della linea di produzione dell'utente per garantire la rappresentatività, la continuità e la natura in tempo reale del campionamento e per garantire che lo strumento funzioni stabilmente in vari ambienti, migliori il livello di misurazione dell'automazione, migliori la qualità del prodotto, riduca il consumo energetico e migliori l'efficienza del lavoro. Il prodotto è conforme allo standard internazionale ISO13320.
Ambito di applicazione
1) Varie polveri non metalliche: come carbonato di calcio pesante, carbonato di calcio leggero, talco, caolino, grafite, diatomite, brucite, bentonite, diatomite, perlite, caolinite, argilla, silice, granato, silicato di zirconio, ossido di zirconio, ossido di magnesio, ossido di zinco, ecc.
2) Varie polveri metalliche: come polvere di alluminio, polvere di zinco, polvere di molibdeno, polvere di tungsteno, polvere di magnesio, polvere di rame e polvere di metalli delle terre rare, polvere di lega, ecc.
3) Altre polveri: come materiali per batterie al litio, catalizzatori, polveri fluorescenti, cemento, abrasivi, pesticidi, alimenti, vernici, coloranti, materie prime ceramiche, materiali chimici, nanomateriali, riempitivi e rivestimenti di carta, ecc.
Specifiche tecniche (processo a umido)
| Modello |
BXT5200-H
(0,1μm -800μm)
|
BXT5500-H
(0,01μm-800μm)
|
BXT5500-H
(0,01μm-1000μm)
|
BXT5500-L
(0,1 μm-1000 μm)
|
BXT6100-A
(0,01μm -1250μm)
|
BXT6100-A
(0,01μm -2000μm)
|
| Standard di esecuzione |
ISO 13320:2009；GBT19077-2016 |
| Campo di prova |
0,1μm -800μm |
0,01μm-800μm |
0,01 μm-1000 μm |
0,1 μm-1000 μm |
0,01μm -1250μm |
0,01μm -2000μm |
| Numero di canali del rilevatore |
Array multidirezionale con compensazione trasversale e area uniforme a 86 canali
86 |
92 |
112 |
127 |
| Scheda madre ad altissima velocità |
Adottando una velocità di 10000 volte al secondo |
Scheda madre di acquisizione ad altissima velocità (16bit.200kbs) |
| Precisione della misurazione |
Precisione e ripetibilità Dv50 sono tutte migliori di ± 0,5% (campioni standard tracciabili NIST) |
| Bolla senza scarico |
Senza il design delle bolle di scarico, i dati sull'interferenza delle bolle non sono più accurati |
| Parametro laser |
Laser a semiconduttore ad alta potenza con uscita in fibra ottica importato con λ=635 nm, p>10 mW, durata utile>50000 ore |
| Sistema di gestione intelligente laser |
Monitoraggio in tempo reale dello stato di funzionamento dello strumento, una volta ricevuto il comando di funzionamento, il sistema di gestione intelligente accenderà immediatamente il laser e il laser ad alte prestazioni raggiungerà uno stato di funzionamento stabile entro 3 secondi |
| Sistema di allineamento ottico |
Centro meccanico + centro ottico sistema di centraggio completamente automatico a doppio posizionamento |
| Modalità operativa |
SOP modificabile con un clic misurazione completamente automatica |
| Intervallo di concentrazione |
Grado di ombreggiatura minimo del 3%, grado di ombreggiatura massimo del 90% (concentrazione ottica) |
| Finestra campione |
Trattamento speciale del processo di rivestimento, trasmissione del segnale luminoso>99,7% |
| Metodo di dispersione integrato |
ultrasonico |
Frequenza: f=40KHz, potenza: p=80W, tempo: liberamente regolabile; Dotato di funzione anti-combustione a secco ad ultrasuoni |
| mescolata |
design integrato della miscelazione a circolazione, velocità regolabile da 100-3950 giri/min |
| Ciclo continuo |
Portata nominale: 0-10 L/min, potenza nominale regolabile: 25 W |
| Pool di campioni |
Pool di campioni bollente autoprogettato con migliore effetto di dispersione, capacità: 190-600 ml possono essere testati normalmente |
| Tempo di misurazione |
Valore tipico <10s |
| Temperatura ambiente |
0°-45°C |
| Umidità ambientale |
10%-85% di umidità relativa (senza condensa) |
| Alimentazione elettrica |
220V 50/60Hz(standard)；110 V/60 Hz(opzionale)
|
| Dimensione |
800 mm*280 mm*335 mm |
1050 mm*325 mm*335 mm |
| Peso |
38 kg |
45 kg |
Specifiche tecniche (processo a secco)
| Modello |
BXT2020-L
(0,1μm -800μm)
|
BXT2020-H
(0,1 μm-2000 μm)
|
BXT2020-H
(0,1 μm-1250 μm)
|
BXT2020-H
(0,1 μm-2800 μm)
|
| Standard di esecuzione |
ISO 13320:2009；GBT19077-2016
|
| Campo di prova |
0,1μm -800μm |
0,1 μm-2000 μm |
0,1 μm-1250 μm |
0,1 μm-2800 μm |
| Numero di canali del rilevatore |
Array multidirezionale con compensazione trasversale e area uniforme a 87 canali |
109 |
101 |
115 |
| Errore di precisione |
<1% (valore D50 del campione standard) |
| Errore di ripetibilità |
<1% (valore D50 del campione standard) |
| Scheda madre ad altissima velocità |
Utilizzando una scheda madre di acquisizione ad alta velocità con una velocità di campionamento di 16 bit.200 kbs, è possibile ottenere risultati accurati posizionando il campione nel raggio laser per 0,1 s. |
| Modello ottico |
Teoria dello scattering Mie completa a gamma completa, inclusa la tecnologia di compensazione dinamica dello scattering multiplo ad alta concentrazione |
| Metodo di filtraggio |
Tecnologia a tre lenti Lente per trasformata di Fourier+lente filtrante+lente per trasformata di Fourier standard |
| Metodo di alimentazione |
Alimentazione meccanica con regolazione continua della velocità, controllo software |
| Compressore d'aria silenzioso senza olio |
Dotato di funzione di filtraggio della polvere per garantire la precisione del test |
| Filtro |
Può filtrare l'umidità nell'aria per garantire l'effetto di dispersione |
| Protezione da operazioni errate |
Lo strumento ha una funzione di autoprotezione contro il funzionamento errato e non risponde al funzionamento errato |
| Parametri del laser |
Laser ad alta potenza con uscita in fibra ottica importato con λ = 650 nm e p> 10 mW |
| Sistema di gestione intelligente laser |
Monitoraggio in tempo reale dello stato di funzionamento dello strumento, una volta ricevuto il comando di funzionamento, il sistema di gestione intelligente accenderà immediatamente il laser e il laser ad alte prestazioni raggiungerà uno stato di funzionamento stabile entro 3 secondi |
| Intervallo di concentrazione |
Grado di ombreggiatura minimo del 3%, grado di ombreggiatura massimo del 90% (concentrazione ottica) |
| Obiettivo della fotocamera |
Trattamento speciale del processo di rivestimento, trasmissione del segnale luminoso>99,7% |
| Metodo di dispersione |
Dispersione d'aria ad alta pressione |
| Tempo di misurazione |
Valore tipico <10s |
| Modalità operativa intelligente |
Funzionamento di controllo completamente automatico intelligente del software |
| Temperatura ambiente |
0°-45°C |
| Umidità ambientale |
10%-85% di umidità relativa (senza condensa) |
| Alimentazione elettrica |
110 V-240 V(±20 V),50Hz-60Hz
|
| Dimensione |
700 mm*495 mm* 300 mm |
700 mm*495 mm* 300 mm |
| Peso |
35 kg |
55 kg |
Specifiche tecniche (integrazione a secco e umido)
| Modello |
BXT6100-D |
BXT6200-B |
| Standard di esecuzione |
ISO 13320:2009；GBT19077-2016
|
| Campo di prova |
Processo a umido: 0,01 μm -1250 μm; Processo a secco: 0,1 μm -1250 μm |
Processo a umido: 0,01 μm -2800 μm; Processo a secco: 0,1 μm -2800 μm |
| Numero di canali del rilevatore |
Wet 127 dry 96 (array multidirezionale con compensazione trasversale e area uniforme) |
Wet 128 dry 115 (array multidirezionale con compensazione trasversale e area uniforme) |
| Scheda madre ad altissima velocità |
Utilizzando una scheda madre di acquisizione ad alta velocità con una velocità di campionamento di 16 bit.200 kbs, è possibile ottenere risultati accurati posizionando il campione nel raggio laser per 0,1 s |
| Precisione della misurazione |
＜ ± 0,5% (valore D50 del campione standard nazionale)
|
| Bolla senza scarico |
Senza il design delle bolle di scarico, i dati sull'interferenza delle bolle non sono più accurati |
| Parametro laser |
Laser a semiconduttore ad alta potenza con uscita in fibra ottica importato con λ = 635 nm, potenza massima di 20 mW, durata di servizio> 50000 ore |
| Sistema di gestione intelligente laser |
Monitoraggio in tempo reale dello stato di funzionamento dello strumento, una volta ricevuto il comando di funzionamento, il sistema di gestione intelligente accenderà immediatamente il laser e il laser ad alte prestazioni raggiungerà uno stato di funzionamento stabile entro 3 secondi |
| Sistema di allineamento ottico |
Centro meccanico + centro ottico sistema di centraggio completamente automatico a doppio posizionamento |
| Modalità operativa |
SOP modificabile con un clic misurazione completamente automatica |
| Intervallo di concentrazione |
Grado di ombreggiatura minimo del 3%, grado di ombreggiatura massimo del 90% (concentrazione ottica) |
| Finestra campione |
Trattamento speciale del processo di rivestimento, trasmissione del segnale luminoso>99,7% |
| Modalità operativa intelligente |
Sia i test a secco che quelli a umido sono completamente automatizzati con il funzionamento del software con un solo clic |
| Commutazione a secco e bagnata |
Commutazione automatica del software con un clic, nessuna operazione manuale richiesta |
| Metodo di dispersione integrato |
ultrasonico |
Frequenza: f=40KHz, potenza: p=60W, tempo: liberamente regolabile; Dotato di funzione anti-combustione a secco ad ultrasuoni |
| mescolata |
design integrato della miscelazione a circolazione, velocità regolabile da 100-3950 giri/min |
| Ciclo continuo |
Portata nominale: 0-10 L/min, potenza nominale regolabile: 25 W |
| Dispersione secca |
Metodo di dispersione |
Dispersione d'aria ad alta pressione |
| Metodo di alimentazione |
Alimentazione vibrante con regolazione continua della velocità meccanica, controllo software |
| Compressore d'aria silenzioso senza olio |
Dotato di funzione di filtraggio della polvere per garantire la precisione del test, regolabile in continuo da 0,1-0,8 MPa |
| Filtro |
Può filtrare l'umidità nell'aria per garantire l'effetto di dispersione |
| Tempo di misurazione |
Valore tipico <10s |
| Temperatura ambiente |
0°-45°C |
| Umidità ambientale |
10%-85% di umidità relativa (senza condensa) |
| Alimentazione elettrica |
110 V-240 V(±20 V),50Hz-60Hz
|
| Dimensione |
1050 mm*505 mm*335 mm |
| Peso |
50 kg |
