Descrizione del prodotto:

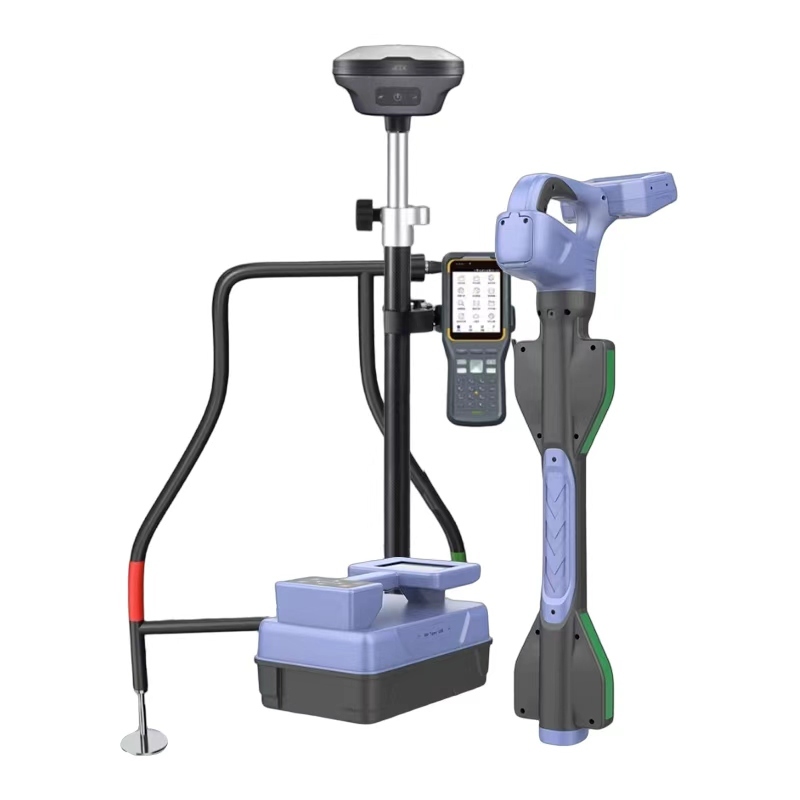

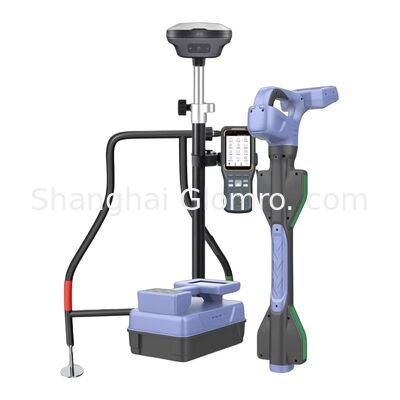

Questo sistema professionale di rilevamento di condutture e cavi sotterranei è costituito da un ricevitore e trasmettitore ad alte prestazioni, progettato per team di manutenzione, costruzione e ingegneria dei servizi pubblici. Integra il rilevamento multifrequenza delle tubazioni, l'identificazione precisa dei cavi e funzioni opzionali di localizzazione dei guasti, consentendo un tracciamento efficiente, la misurazione della profondità e il monitoraggio della corrente di tubazioni metalliche e non metalliche interrate, nonché di cavi di alimentazione/comunicazione. Con molteplici modalità di rilevamento (connessione diretta, accoppiamento induttivo, induzione) e il funzionamento intuitivo del touchscreen, offre prestazioni affidabili in ambienti sotterranei complessi, supportando il rilevamento a lunga distanza fino a 20 km e la misurazione della profondità fino a 20 m, nel rispetto degli standard di sicurezza internazionali (serie IEC61010).
Caratteristiche principali di questa macchina
1)Rilevamento multifrequenza: supporta 12 frequenze attive (577Hz–201kHz) più rilevamento passivo della frequenza di alimentazione 50/60Hz, garantendo la compatibilità con vari tipi di cavi e tubazioni.
2) Modalità di rilevamento flessibili: offre metodi di picco, nullo e audio per il rilevamento della tubazione, con tre metodi di input (connessione diretta, accoppiamento induttivo, induzione) per adattarsi alle diverse condizioni del campo.
3) Posizionamento ad alta precisione: fornisce una precisione di posizionamento orizzontale di ±5% (profondità sepolta 0–3 m) e ±15% (profondità sepolta 3–20 m), con una chiara visualizzazione del segnale tramite modalità di visualizzazione classica, a schermo intero e curva.
4) Identificazione intelligente dei cavi: utilizza morsetti flessibili per identificare da 1 a 10 cavi contemporaneamente, con calibrazione integrata e controlli di direzionalità per risultati affidabili.
5) Lungo raggio e durevole: il ricevitore può rilevare cavi fino a 20 km (connessione diretta) e dispone di una batteria da 6400 mAh; il trasmettitore fornisce una potenza regolabile di 10 W con capacità di 12800 mAh, entrambi con robusti alimentatori agli ioni di litio.
6) Design intuitivo: dotato di grandi LCD touch capacitivi (ricevitore da 4,3" / trasmettitore da 5,6") e interfacce intuitive, oltre a protezione da sovraccarico/cortocircuito per un funzionamento sicuro.
7)Funzioni avanzate opzionali: supporta la localizzazione dei guasti a terra del telaio A e l'identificazione dei cavi basata su stetoscopio, espandendo gli scenari applicativi per la risoluzione dei problemi delle utility.
8) Conformità e sicurezza: soddisfa gli standard IEC61010 e IEC61326, garantendo un utilizzo sicuro in ambienti industriali e edili.
Specifica del modello
| Modello |
Profondità di rilevamento |
Lunghezza di rilevamento |
Posizione del percorso del gasdotto |
Posizione della profondità sepolta della pipeline |
3 modalità di rilevamento |
Bluetooth integrato |
Posizione dei guasti nei cavi a bassa resistenza |
Identificazione dei cavi |
Monitoraggio e controllo remoto |
Posizione dei guasti nei cavi ad alta resistenza |
Posizionamento GPS integrato |
Posizione della conduttura non metallica |
Posizionamento e mappatura a livello centimetrico |
| GLO-9500G Pro |
5m |
3 km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9500A Pro |
5m |
3 km |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
- |
- |
- |
- |
| GLO-9600G Pro |
10m |
5 km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9600A Pro |
10m |
5 km |
✅ |
✅ |
✅ |
- |
✅ |
✅ |
- |
- |
- |
- |
- |
| GLO-9800G Pro |
15m |
10 km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9800A Pro |
15m |
10 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900G Pro |
20m |
20 km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9900A Pro |
20m |
20 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900X Pro |
20m |
20 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
| GLO-9900R Pro |
20m |
20 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
Specifiche del ricevitore
| Articolo |
Dettagli |
| Funzione |
Rilevamento di tubazioni, tracciamento della posizione dei cavi, indicazione della direzione, misurazione della profondità, misurazione della corrente, identificazione dei cavi |
| Alimentazione elettrica |
Batteria al litio ricaricabile da 7,4 V CC 6400 mAh |
| Metodi di immissione |
Bobina di ricezione incorporata, morsetto flessibile esterno, telaio ad A esterno |
| Frequenze di ricezione |
Frequenze di rilevamento attive: 577Hz, 640Hz, 1280Hz, 2,56kHz, 3,20kHz, 4,09kHz, 8,19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz
Frequenze di rilevamento passivo della frequenza di alimentazione: 50 Hz, 60 Hz |
| Modalità di rilevamento della pipeline |
Metodo picco, metodo nullo, metodo audio |
| Visualizzazione del rilevamento della conduttura |
Modalità di posizionamento classica, modalità segnale a schermo intero, modalità curva del segnale |
| Intervallo di rilevamento della conduttura |
Metodo di connessione diretta: lunghezza del cavo fino a 0–20 km
Metodo di accoppiamento induttivo: fino a 0–10 km di lunghezza del cavo
Metodo ad induzione: adatto per cavi interrati di lunghezza inferiore a 2 m |
| Precisione della profondità |
Precisione del posizionamento orizzontale: ±5% (profondità sepolta 0–3 m) – ±15% (profondità sepolta 3–20 m) |
| Indicazione audio |
Il tono FM varia in base alla potenza del segnale |
| Distanza di interferenza |
Metodo di accoppiamento induttivo: nessuna interferenza oltre i 5 m
Metodo di induzione: nessuna interferenza oltre i 20 m
Identificazione del cavo: nessuna interferenza oltre i 5 m (metodo di accoppiamento induttivo) |
| Identificazione dei cavi |
Metodo di identificazione: identificazione intelligente tramite morsetto flessibile; numero di cavi identificabili: 1–10
Valore di calibrazione: una condizione per un'identificazione riuscita è che la percentuale corrente del segnale ricevuto rispetto al segnale trasmesso sia compresa tra 75% e 135%
Direzionalità: una condizione per un'identificazione riuscita è che le direzioni del morsetto del trasmettitore, del morsetto del ricevitore e del segnale caricato siano coerenti |
| Intervallo di rilevamento dell'identificazione dei cavi |
Metodo di connessione diretta: resistenza del circuito identificabile 0Ω–8kΩ
Metodo di accoppiamento induttivo: resistenza del circuito identificabile 0Ω–1kΩ |
| schermo LCD |
LCD touch capacitivo da 4,3 pollici |
| Dimensioni |
ca. 336,5 mm × 140,6 mm × 785,3 mm |
| Pinza amperometrica flessibile |
Lunghezza ca. 620 mm, diametro del filo ca. 8 mm |
| Diametro interno bobina flessibile |
φ200 mm |
| Standard conformi |
IEC61010-1 CAT III 600 V, IEC61010-031, IEC61326 Grado di inquinamento 2 |
Specifiche del trasmettitore
| Articolo |
Dettagli |
| Funzione |
Modalità di trasmissione del segnale a frequenza multipla per il rilevamento del percorso della tubazione, l'identificazione dei cavi e la localizzazione dei guasti |
| Alimentazione elettrica |
Batteria al litio ricaricabile da 11,1 V CC 12800 mAh |
| Metodi di immissione |
Uscita a connessione diretta, metodo di induzione, accoppiamento a morsetto |
| Frequenze di uscita |
577Hz, 640Hz, 1280Hz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz |
| Potenza in uscita |
10 W max, 10 livelli regolabili, adattamento di impedenza in tempo reale completamente automatico |
| Tensione di uscita a connessione diretta |
150 Vpp MASSIMO |
| Protezione del circuito |
Protezione da sovraccarico e cortocircuito |
| schermo LCD |
LCD touch capacitivo da 5,6 pollici |
| Dimensioni dello strumento |
ca. 332,9 mm × 228,5 mm × 192,3 mm |
| Peso |
Trasmettitore: 3,85 kg, Morsetto del trasmettitore: 1,12 kg |
| Dimensioni del morsetto del trasmettitore |
250 mm × 140 mm × 35 mm (L×L×T) |
| Diametro interno del morsetto del trasmettitore |
φ150mm |
| Lunghezza del cavo del morsetto del trasmettitore |
3m |
| Standard conformi |
IEC61010-1 (CAT III 300 V, CAT IV 150 V, grado di inquinamento 2) |
