Descrizione del prodotto:

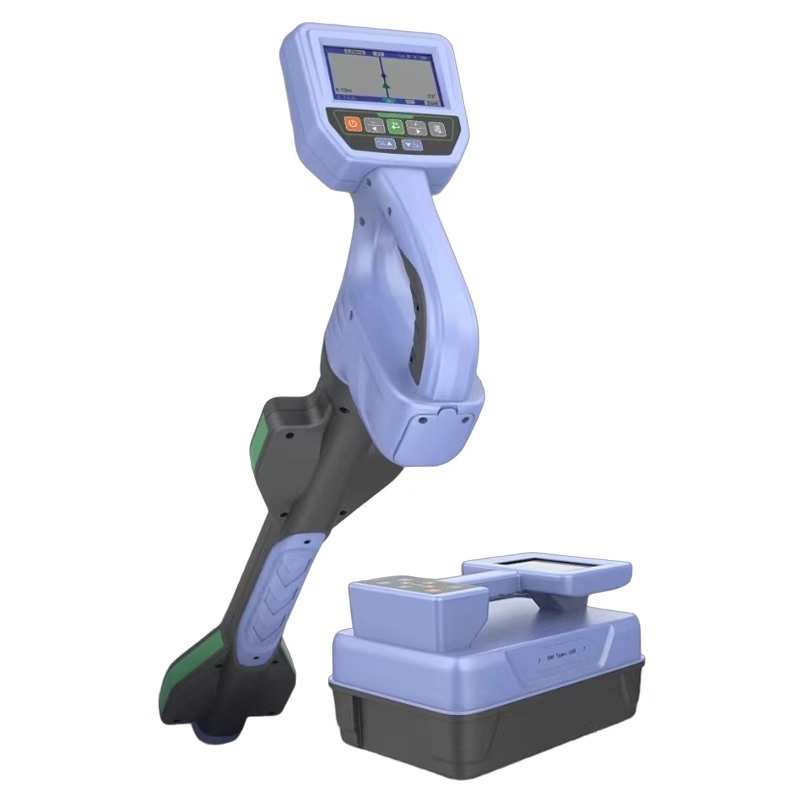

Questo sistema di rilevatori di tubi e cavi sotterranei professionale è costituito da un ricevitore e un trasmettitore ad alte prestazioni, progettati per la manutenzione di servizi pubblici, la costruzione e i team di ingegneria.Integra il rilevamento delle condotte multi-frequenza, l'identificazione precisa dei cavi e le funzioni opzionali di localizzazione dei difetti, che consentono un'efficiente tracciabilità, misurazione della profondità e monitoraggio delle correnti di condotte metalliche e non metalliche sotterrate,nonché cavi di alimentazione/comunicazione. Con modalità di rilevamento multiple (connessione diretta, accoppiamento induttivo, induzione) e un funzionamento intuitivo a touchscreen, offre prestazioni affidabili in ambienti sotterranei complessi,supporto per il rilevamento a lunga distanza fino a 20 km e la misurazione di profondità fino a 20 m, rispettando le norme internazionali di sicurezza (serie IEC61010).
Caratteristiche principali di questa macchina
1) Rilevamento multi-frequenza: supporta 12 frequenze attive (577Hz 201kHz) più rilevamento passivo a frequenza di potenza 50/60Hz, garantendo la compatibilità con vari tipi di cavi e condotte.
2)Modi di rilevamento flessibili: offre metodi di rilevamento di picco, nullo e audio per il rilevamento delle condotte, con tre metodi di input (connessione diretta, accoppiamento induttivo,Induzione) per adattarsi alle diverse condizioni di campo.
3)Posizionamento ad alta precisione: fornisce una precisione di posizionamento orizzontale di ± 5% (profondità sepolta di 0 ¢ 3 m) e ± 15% (profondità sepolta di 3 ¢ 20 m), con una chiara visualizzazione del segnale tramite classico, a schermo intero,e modalità di visualizzazione della curva.
4) Identificazione intelligente dei cavi: utilizza pinze flessibili per identificare simultaneamente 1~10 cavi, con calibrazione integrata e controlli di direzionalità per risultati affidabili.
5)Lungo raggio e resistenza: il ricevitore è in grado di rilevare cavi fino a 20 km (connessione diretta) e dispone di una batteria da 6400 mAh; il trasmettitore fornisce una potenza regolabile di 10W con una capacità di 12800 mAh,con un'alimentazione a ioni di litio robusta.
6) Design user-friendly: dotato di grandi LCD touch capacitive (ricevitore da 4,3" / trasmettitore da 5,6") e interfacce intuitive, oltre a protezione da sovraccarico/cortocircuito per un funzionamento sicuro.
7)Funzioni avanzate opzionali: supporta la localizzazione di guasti a terra in A-frame e l'identificazione dei cavi basata su stetoscopio, ampliando gli scenari di applicazione per la risoluzione dei problemi delle utilità.
8)Conformità e sicurezza: soddisfa le norme IEC 61010 e IEC 61326, garantendo un utilizzo sicuro in ambienti industriali e di costruzione.
Specifica del modello
| Modello |
Profondezza di rilevamento |
Lunghezza di rilevamento |
Localizzazione del percorso dell'oleodotto |
Localizzazione della profondità di sepoltura della condotta |
3 Modi di rilevamento |
Bluetooth integrato |
Localizzazione del guasto del cavo a bassa resistenza |
Identificazione del cavo |
Monitoraggio e controllo a distanza |
Localizzazione del guasto del cavo ad alta resistenza |
Posizionamento GPS integrato |
Localizzazione del gasdotto non metallico |
Posizionamento e mappatura a livello di centimetro |
| GLO-9500G Pro |
5 metri |
3 km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9500A Pro |
5 metri |
3 km |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
- |
- |
- |
- |
| GLO-9600G Pro |
10 metri |
5 km |
✅ |
✅ |
✅ |
- |
- |
- |
- |
- |
- |
- |
- |
| GLO-9600A Pro |
10 metri |
5 km |
✅ |
✅ |
✅ |
- |
✅ |
✅ |
- |
- |
- |
- |
- |
| GLO-9800G Pro |
15 metri |
10 km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9800A Pro |
15 metri |
10 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900G Pro |
20 metri |
20 km |
✅ |
✅ |
✅ |
✅ |
- |
- |
✅ |
- |
✅ |
- |
- |
| GLO-9900A Pro |
20 metri |
20 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
✅ |
- |
- |
| GLO-9900X Pro |
20 metri |
20 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
- |
| GLO-9900R Pro |
20 metri |
20 km |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
✅ |
Specifiche del ricevitore
| Articolo |
Dettagli |
| Funzione |
rilevamento delle condotte, tracciamento della posizione del cavo, indicazione della direzione, misurazione della profondità, misurazione della corrente, identificazione del cavo |
| Fornitore di energia |
7.4V batteria al litio ricaricabile DC 6400mAh |
| Metodi di input |
Spirale di ricezione integrata, pinza flessibile esterna, telaio A esterno |
| Frequenze di ricezione |
Frequenze attive di rilevamento: 577Hz, 640Hz, 1280Hz, 2,56kHz, 3,20kHz, 4,09kHz, 8,19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz
Frequenza di potenza Frequenze di rilevamento passivo: 50Hz, 60Hz |
| Modi di rilevamento delle condotte |
Metodo di picco, metodo nullo, metodo audio |
| Display di rilevamento delle condotte |
Modalità classica di posizionamento, modalità segnale a schermo intero, modalità curva del segnale |
| Distanza di rilevamento delle condotte |
Metodo di connessione diretta: lunghezza del cavo fino a 0 ̊20 km
Metodo di accoppiamento induttivo: lunghezza del cavo fino a 0-10 km
Metodo di induzione: adatto per cavi sepolti a meno di 2 m |
| Accuratezza della profondità |
Accuratezza di posizionamento orizzontale: ±5% (profondità di sepoltura 0 ∼3 m) ∼ ±15% (profondità di sepoltura 3 ∼20 m) |
| Indicazione audio |
Tono FM variabile in funzione della potenza del segnale |
| Distanza di interferenza |
Metodo di accoppiamento induttivo: nessuna interferenza al di là di 5 m
Metodo di induzione: nessuna interferenza al di là di 20 m
Identificazione del cavo: nessuna interferenza al di là di 5 m (metodo di accoppiamento induttivo) |
| Identificazione del cavo |
Metodo di identificazione: identificazione intelligente tramite pinza flessibile; numero di cavi identificabili: 1·10
Valore di taratura: una condizione per l'identificazione efficace è che la percentuale corrente del segnale ricevuto rispetto al segnale trasmesso sia compresa tra il 75% e il 135%
Direzionalità: una condizione per un'identificazione efficace è che le direzioni della pinza del trasmettitore, della pinza del ricevitore e del segnale carico siano coerenti |
| Distanza di rilevamento di identificazione del cavo |
Metodo di connessione diretta: resistenza del circuito identificabile 0Ω8kΩ
Metodo di accoppiamento induttivo: resistenza del circuito identificabile 0Ω1kΩ |
| LCD |
4LCD touch capacitivo da 0,3 pollici |
| Dimensioni |
336,5 mm × 140,6 mm × 785,3 mm |
| Serratura di corrente flessibile |
Lunghezza circa 620 mm, diametro del filo circa 8 mm. |
| Diametro interno della bobina flessibile |
φ200 mm |
| Norme di conformità |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326 Livello di inquinamento 2 |
Specificativi del trasmettitore
| Articolo |
Dettagli |
| Funzione |
modalità di trasmissione del segnale a frequenza multipla per il rilevamento del percorso della condotta, l'identificazione del cavo e la localizzazione del guasto |
| Fornitore di energia |
11.1V DC 12800mAh batteria al litio ricaricabile |
| Metodi di input |
Uscita di connessione diretta, metodo di induzione, accoppiamento della pinza |
| Frequenze di uscita |
577Hz, 640Hz, 1280Hz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz |
| Potenza di uscita |
10W Max, 10 livelli regolabili, abbinamento di impedenza in tempo reale completamente automatico |
| Voltaggio di uscita di connessione diretta |
150 Vpp MAX |
| Protezione del circuito |
Protezione da sovraccarico e cortocircuito |
| LCD |
5LCD touch capacitivo da 0,6 pollici |
| Dimensioni dello strumento |
Circa 332,9 mm × 228,5 mm × 192,3 mm |
| Peso |
Trasmettitore: 3,85 kg, pinza trasmettitore: 1,12 kg |
| Dimensioni della pinza del trasmettitore |
250 mm × 140 mm × 35 mm (L×W×T) |
| Diametro interno della pinza del trasmettitore |
φ150 mm |
| Lunghezza del cavo della pinza del trasmettitore |
3 metri |
| Norme di conformità |
IEC 61010-1 (CAT III 300V, CAT IV 150V, grado di inquinamento 2) |
