Metodo di fonte di calore a piano transitorio ad alta precisione Tester di conduttività termica

TransientePcorsiaHmangiareSIl nostroMeodTermalCInduttivitàMEtere

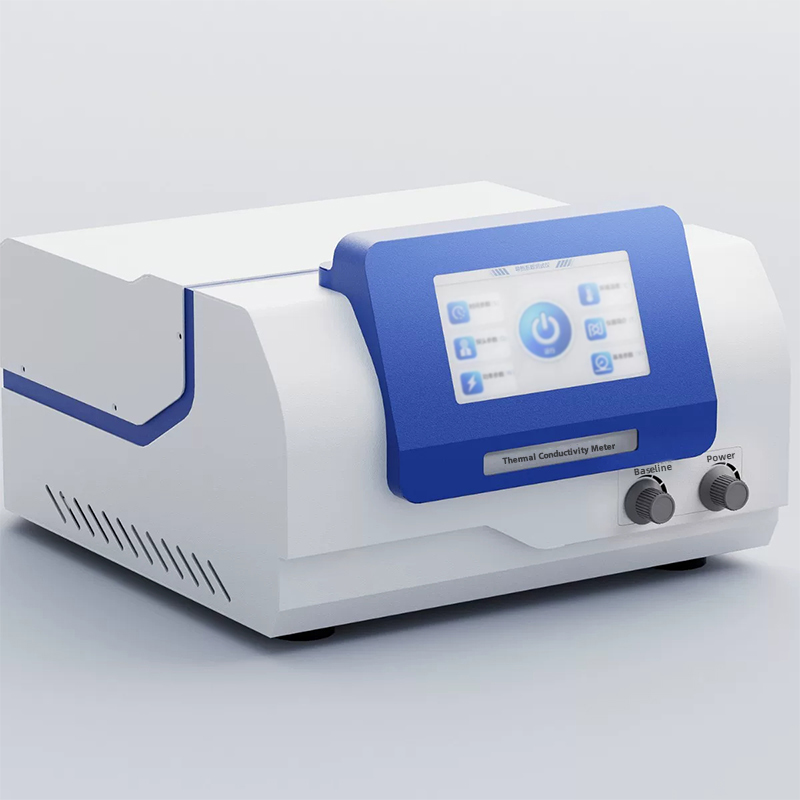

Introduzione dello strumento

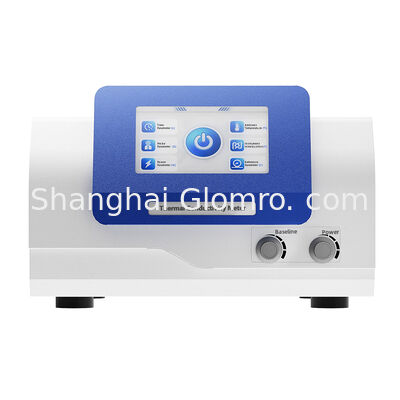

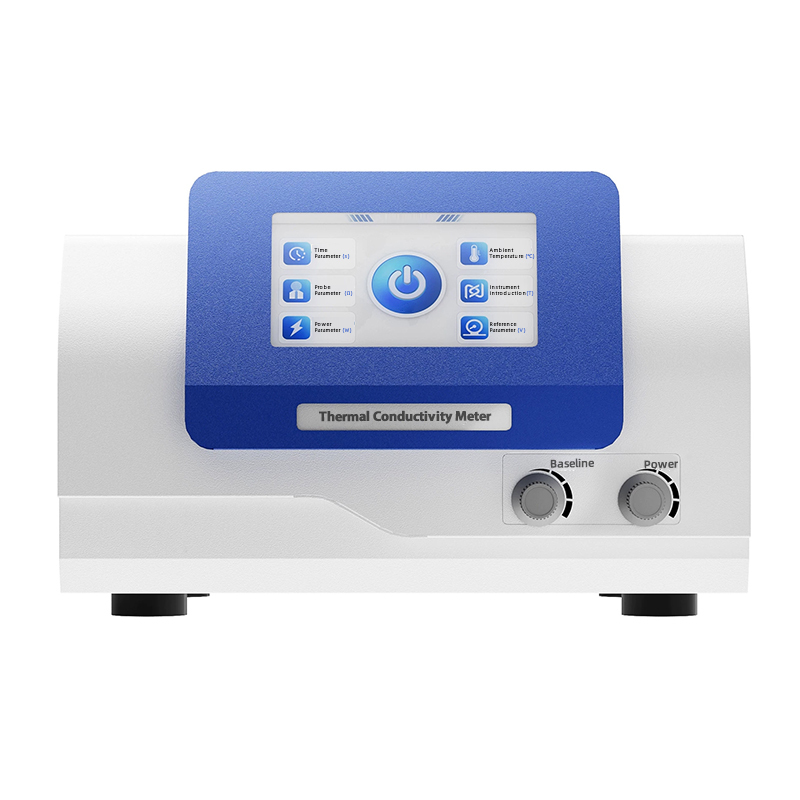

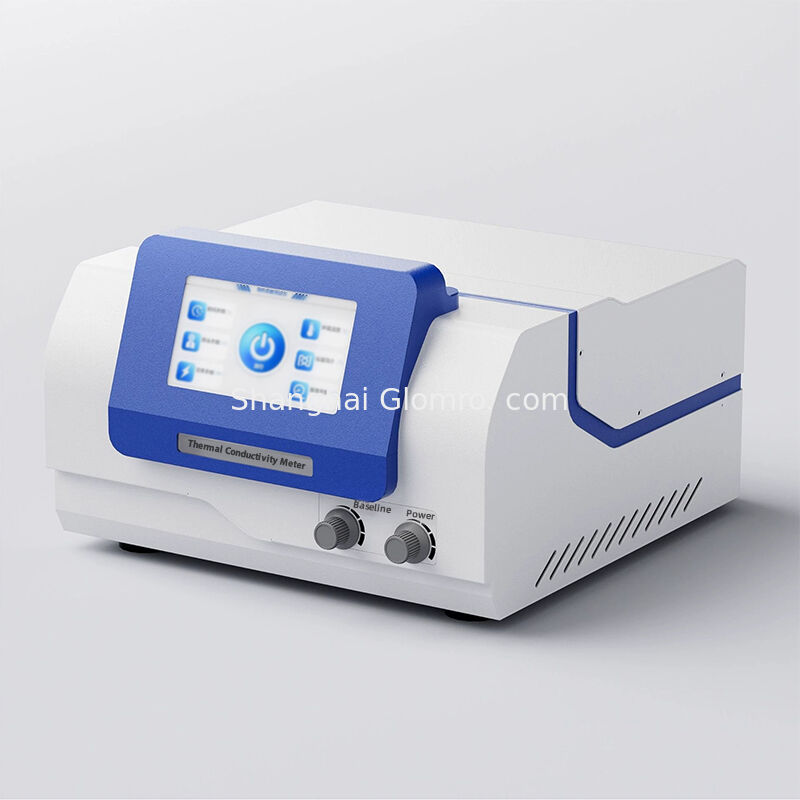

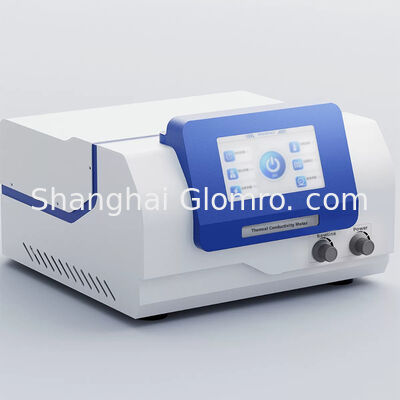

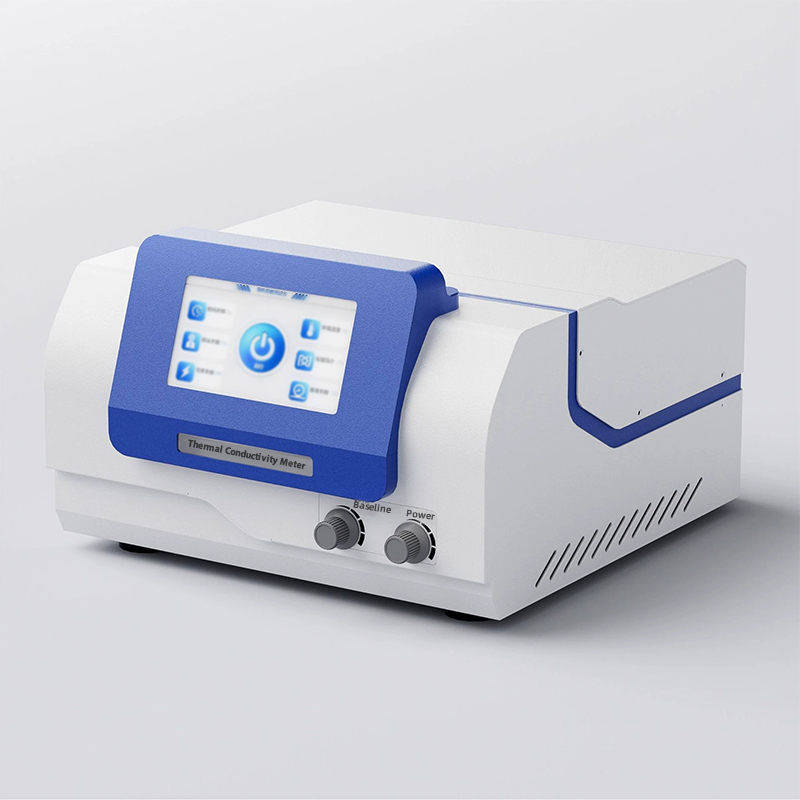

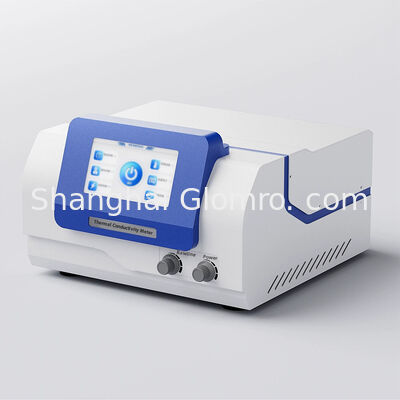

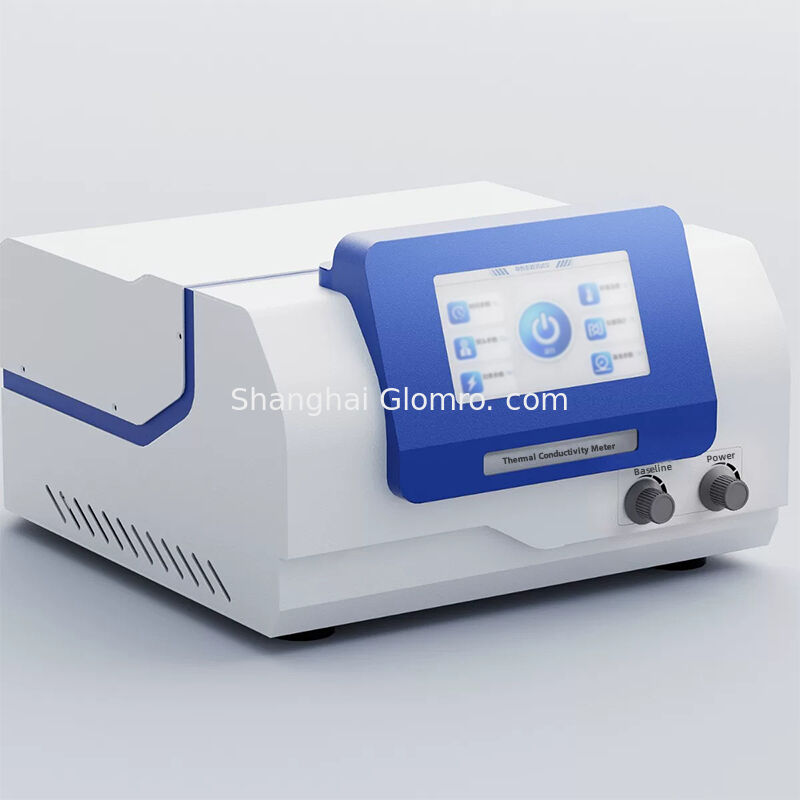

BXT-DR-S è un tester di conduttività termica sviluppato utilizzando la tecnologia della fonte di calore planare transitorio (TPS), che può essere utilizzato per testare le prestazioni di conduttività termica di vari tipi di materiali.Il metodo della fonte di calore piana transitorio è l'ultimo tipo di
Il metodo per studiare le prestazioni di conducibilità termica, che ha portato le tecniche di misurazione ad un livello completamente nuovo.La capacità di misurare in modo rapido e preciso la conduttività termica durante lo studio dei materiali fornisce una grande convenienza per il monitoraggio della qualità delle impreseLo strumento è facile da usare, il metodo è semplice e facile da comprendere e non danneggerà il campione sottoposto a prova.

Principio di funzionamento

La tecnologia della fonte di calore planare transitorio (TPS) è un nuovo metodo per misurare la conduttività termica.Il principio di determinazione delle proprietà termiche dei materiali si basa sulla risposta di temperatura transitoria generata da una fonte di calore a disco con riscaldamento a gradini in un mezzo infinitoUtilizzando materiali resistenti al calore per creare una sonda piatta che funge da fonte di calore e sensore di temperatura.Il coefficiente di resistenza termica di una lega è linearmente correlato alla temperatura e alla resistenza, il che significa che, comprendendo la variazione della resistenza, si può determinare la perdita di calore, riflettendo così la conduttività termica del

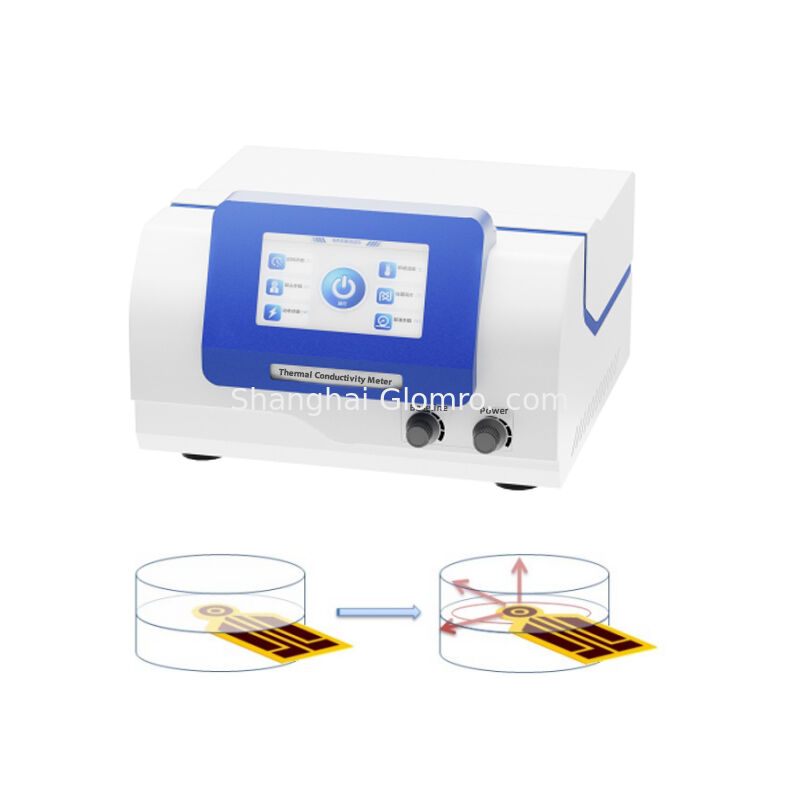

La sonda di questo metodo è una pellicola sottile di struttura a doppia elica continua formata da incisione di una lega conduttiva,con uno strato di protezione isolante a doppio strato sullo strato esterno e uno spessore molto sottileDurante il processo di prova, la sonda viene posizionata al centro del campione per la prova.Quando la corrente passa attraverso la sonda, viene generato un certo aumento di temperatura e il calore generato si diffonde simultaneamente ai campioni su entrambi i lati della sonda.La velocità di diffusione termica dipende dalle caratteristiche di conduttività termica del materiale. Registrando la temperatura e il tempo di risposta della sonda, la conduttività termica può essere ottenuta direttamente da un modello matematico.

Oggetto di prova

Metalli, ceramiche, leghe, minerali, polimeri, materiali compositi, carta, tessuti, materie plastiche spumate (materiali isolanti termici e piastre a superficie piatta), lana minerale, cemento
tutti, piastre composite rinforzate di vetro CRC, piastre di polistirolo di cemento, cemento sandwich, piastre composite di pannelli in acciaio rinforzato di vetro, piastre di foglio di miele di carta, colloidi, liquidi, polveri,solidi granulari e paste, ecc., hanno una vasta gamma di oggetti di prova.

Caratteristiche principali

U Norme di riferimento per gli strumenti di tutta la macchina: ISO 22007-2".

U La portata dei test è ampia, le prestazioni dei test sono stabili e si collocano a livello leader tra gli strumenti simili in Cina;

U La misurazione diretta, con un tempo di prova di circa 5-160 secondi, può misurare rapidamente e con precisione la conduttività termica, risparmiando molto tempo;

U Non sarà influenzato dalla resistenza termica di contatto come il metodo statico;

U Non è necessaria alcuna preparazione speciale del campione e non esistono requisiti specifici per la forma del campione.I blocchi solidi hanno bisogno solo di una superficie di campionamento relativamente liscia e di una lunghezza e una larghezza pari almeno al doppio del diametro della sonda;

U L'esecuzione di prove non distruttive sui campioni significa che possono essere riutilizzati;

U La sonda adotta una struttura a doppia elica per la progettazione, combinata con un modello matematico dedicato, e utilizza algoritmi di base per analizzare e calcolare i dati raccolti sulla sonda;

U Il disegno strutturale della tavola campionamento è intelligente, facile da usare, adatto per la collocazione di campioni di spessori diversi, e allo stesso tempo semplice e bello;

U L'acquisizione dei dati sulla sonda utilizza un chip di acquisizione dei dati importato
s, che hanno un'alta risoluzione e possono rendere i risultati dei test più accurati e affidabili;

U Il sistema di controllo dell'host utilizza microprocessori ARM, che hanno una velocità di elaborazione più veloce rispetto ai microprocessori tradizionali, migliorando le capacità di analisi e elaborazione del sistema,e che si traduce in risultati di calcolo più accurati;

U Lo strumento può essere utilizzato per la determinazione di proprietà termiche quali solidi di blocco, solidi di pasta, solidi granulari, colloidi, liquidi, polveri, rivestimenti, film, materiali isolanti, ecc.;

U Interfaccia uomo-macchina intelligente, display LCD a colori, controllo touch screen, facile e semplice funzionamento;

U Potenti capacità di elaborazione dei dati, un sistema di elaborazione e comunicazione dei dati altamente automatizzato.

Parametro tecnico

Rispetto ad altri metodi, è più veloce
, più semplice e più ccomplesso
