Misuratore di conduttività termica TPS per polvere liquida solida

Transiente Piano Heater Source 5-160Sethod Thermal Conductivity 5-160Seter

Introduzione allo strumento

BXT-DR-S è un tester di conducibilità termica sviluppato utilizzando la tecnologia della sorgente di calore piana transiente (TPS), che può essere utilizzata per testare le prestazioni di conducibilità termica di vari tipi di materiali. Il metodo della sorgente di calore piana transiente è l'ultimo tipo di m
etodo per lo studio delle prestazioni di conducibilità termica, che ha portato le tecniche di misurazione a un livello completamente nuovo. La capacità di misurare rapidamente e accuratamente la conducibilità termica durante lo studio dei materiali offre grande comodità per il monitoraggio della qualità aziendale, la produzione di materiali e la ricerca di laboratorio. Lo strumento è facile da usare, il metodo è semplice e facile da capire e non causerà danni al campione testato.

Principio di funzionamento

La tecnologia della sorgente di calore piana transiente (TPS) è un nuovo metodo per misurare la conducibilità termica. Il principio di determinazione delle proprietà termiche dei materiali si basa sulla risposta di temperatura transiente generata da una sorgente di calore a forma di disco con riscaldamento a gradino in un mezzo infinito. Utilizzo di materiali resistenti al calore per creare una sonda piatta che funge sia da sorgente di calore che da sensore di temperatura. Il coefficiente di resistenza termica di una lega è linearmente correlato alla temperatura e alla resistenza, il che significa che comprendendo la variazione di resistenza, è possibile determinare la perdita di calore, riflettendo così la conducibilità termica del s

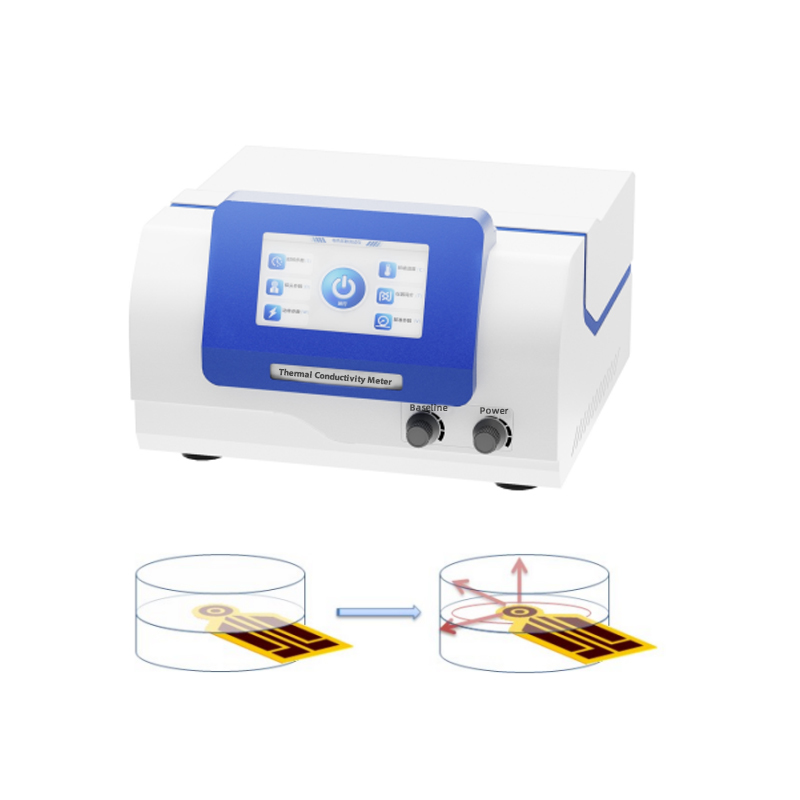

campione. La sonda di questo metodo è una sottile pellicola a struttura a doppia elica continua formata da una lega conduttiva incisa, con uno strato protettivo isolante a doppio strato sullo strato esterno e uno spessore molto sottile, che conferisce alla sonda una certa resistenza meccanica e mantiene l'isolamento elettrico con il campione. Durante il processo di test, la sonda viene posizionata al centro del campione per il test. Quando la corrente passa attraverso la sonda, viene generato un certo aumento di temperatura e il calore generato si diffonde contemporaneamente ai campioni su entrambi i lati della sonda. La velocità di diffusione termica dipende dalle caratteristiche di conducibilità termica del materiale. Registrando la temperatura e il tempo di risposta della sonda, la conducibilità termica può essere ottenuta direttamente da un modello matematico.

Oggetto del test

Metalli, ceramiche, leghe, minerali, polimeri, compositi, carta, tessuti, plastiche espanse (materiali isolanti termici e pannelli con superfici piane), lana minerale, cemento w
alls, pannelli compositi in vetro rinforzato CRC, pannelli in polistirene cementizio, calcestruzzo sandwich, pannelli compositi in pannelli di acciaio rinforzato con vetro, pannelli a nido d'ape di carta, colloidi, liquidi, polveri, solidi granulari e pastosi, ecc., hanno una vasta gamma di oggetti di test.

Caratteristiche principali

u Standard di riferimento per strumenti completi: ISO 22007-2；

u L'ambito di test è ampio, le prestazioni di test sono stabili e si trova al livello leader tra strumenti simili in Cina;

u Misurazione diretta, con un tempo di test di circa 5-160 secondi impostabile, può misurare rapidamente e accuratamente la conducibilità termica, risparmiando molto tempo;

u Non sarà influenzato dalla resistenza termica di contatto come il metodo statico;

u Non è necessaria alcuna preparazione speciale del campione e non ci sono requisiti specifici per la forma del campione. I blocchi solidi richiedono solo una superficie del campione relativamente liscia e una lunghezza e larghezza almeno doppie rispetto al diametro della sonda;

u Esecuzione di test non distruttivi sui campioni, il che significa che possono essere riutilizzati;

u La sonda adotta una struttura a doppia elica per il design, combinata con un modello matematico dedicato e utilizza algoritmi di base per analizzare e calcolare i dati raccolti sulla sonda;

u Il design della struttura del tavolo del campione è intelligente, facile da usare, adatto per posizionare campioni di diverso spessore, ed è allo stesso tempo semplice e bello;

u L'acquisizione dati sulla sonda utilizza chip di acquisizione dati importati
s, che hanno un'alta risoluzione e possono rendere i risultati del test più accurati e affidabili;

u Il sistema di controllo dell'host utilizza microprocessori ARM, che hanno una velocità di elaborazione più elevata rispetto ai microprocessori tradizionali, migliorando le capacità di analisi ed elaborazione del sistema e producendo risultati di calcolo più accurati;

u Lo strumento può essere utilizzato per la determinazione di proprietà termiche come solidi in blocco, solidi pastosi, solidi granulari, colloidi, liquidi, polveri, rivestimenti, film, materiali isolanti, ecc;

u Interfaccia uomo-macchina intelligente, display LCD a colori, controllo touchscreen, funzionamento facile e semplice;

u Potenti capacità di elaborazione dati. Un sistema di comunicazione dati e di elaborazione report computerizzato altamente automatizzato.

Parametro tecnico

Rispetto ad altri metodi, è più veloce
, più semplice e più compresivo
